磁翻板液位計無須借助其他手段就可以直觀地反映槽罐內液位實際狀態的優點已經越來越多地被人們所認可，各生產廠家利用一些附加技術手段使其能夠運用到實際的生產控制中去。大量程( 2m 以上) 磁翻板液位計的測量準確度往往不比差壓變送器低，所以用戶在使用時也越來越重視。但是受現場實際條件的制約，各廠家所標榜的免維護的優點無法得到體現，檢測的需求也隨之增加。gpq磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
1、結構原理
磁翻板液位計是根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉，從而實現液位清晰的指示。通過內置干簧管觸點的開閉，實現電流或電壓信號的傳送。磁翻板液位計在出廠時一般會通過模擬方法( 此方法規程中未說明) 進行調校，確保供貨時與實際介質相匹配。
2、現場校準具體步驟

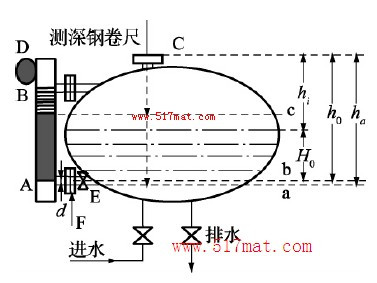

以側裝式液位計為例，如圖1所示。圖1 現場校準管路連接及測試的基本原理圖
A 為液位計零點刻線; B 為液位計滿程刻線; C 為罐體上連接管法蘭口或預留口;
D 為液位變送器; E 為下連接法蘭口手動球閥; F 為槽罐與液位計連接法蘭; a 為下管口水準線; b 為液位零點水準線;c 為實測水位線
( 1) 確定介質密度
介質密度可以用標準密度計測量，也可以根據用戶提供的具體資料查取，介質密度需記錄備案，確保介質密度能夠符合液位計使用說明書的要求。雖然理論上介質密度對液位計的示值有影響，但是實際使用中液位計的零位和滿度值都可以通過電位器直接調整過來。
在確定參考零點的同時，調整零點電位器，使得輸出電信號顯示為4mA;滿度調整在標準液位的上限值進行，調增滿量程電位器，使得輸出電信號顯示為20mA。下行程測量中若輸出存在偏差，參照此方法進行調整�，F(xiàn)場校準需要重復以上步驟三個回程的測量。
現場校準所用的儀器簡單實用，可操作性強，解決了大量程儀表實驗室無法檢測的難題，更具有實際價值。在不可直接接觸液體介質的情況下，若罐體傾斜度微小、測點表面水平，也可用激光測距儀來代替測深鋼卷尺，盡管如此，現場檢測還具有一定的局限性，此方法不適用于帶壓容器或者易揮發介質的液位校準。gpq磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
