溫壓補償型渦街流量計選型指南

4.1 口徑的確定：
傳感器口徑的不同，其測量范圍也不同，而每一種口徑其測量范圍又隨著被測介質的種類和工況溫度，壓力的變化而變化。
4.1.1對于飽和蒸汽而言，確定工況溫度與壓力二者之一和大致流量范圍，便可通過查表法（表一）確定傳感器的口徑；對于過熱蒸汽而言，確定工況溫度和壓力，通過查表法（表二）確定其密度，通過此密度和大致流量范圍，利用查表法（表一）確定傳感器口徑。（注：表一中壓力均為*壓力，*壓力=管道壓力+大氣壓力）
4.1.2對于氣體和液體而言，當介質條件不是表格中的條件或用于其他介質時，流量計的測量范圍受介質密度和粘度的影響。需要首先確定介質的大致流量范圍，通過查表法（表三）確定傳感器的口徑。
此時，流量范圍近以下方法確定：
A. 下限流量：
1. 根據表一給出的下限流量Qminp基準介質密度p0(氣體介質密度為1.293Kg/m3;液體密度為1000Kg/m3)和測量介質的密度p ,按下式計算不同使用介質密度的下限流量Qminp:
Qminp= Qminp×(p0/p)1/2(m3/h)……(2)
2. 根據使用介質的運動粘度V按下式計算粘度下限流量Qminv;
Qminv=6vd×104(m3/h)……(3)
D---管道內徑
B. 上限流量：
一般情況下，介質的上限流速為液體9m/s,氣體：80m/s;蒸汽90m/s;

4..2確定合適的配置：
A.確定使用遠傳型還是現場顯示型；
B.選用遠傳型，如果是飽和蒸汽，應選擇溫度自動補償密度或壓力自動補償密度；如果是過熱蒸汽，應選擇溫度，壓力同時補償密度；其他介質根據實際情況確定是否需要補償；如果要求計量準確度不高，溫度或是奪力恒定，可選固定溫度補償，也可固定密度補償。
     C.選擇智能流量積算儀時，如果只要顯示流量，壓力，溫度等參數，可選擇數碼管顯示或液晶顯示的智能流量積算儀，如果需要追溯歷史數據，帶有記憶功能，則應選用智能流量量積算無紙記錄儀；
     D. 無論選擇哪種智能流量積算儀，都應考慮是否需要帶有RS485或RS232通訊接口；
     E.無論選擇哪種智能流量積算儀，都應考慮是否需要配置后備電源，以便突然停電時儀表能夠正常計量（配置不同，工作時間不同，一般在24-48小時以上）
     F.選擇智能流量積算儀時，應考慮是否需要提供儀表箱，將智能積算儀放置其中，以防止設定參數隨意調整；
     G.選用遠傳型，應考慮是否需要無線無程流量監測系統，實現對各管路流量的實時監測和管理；
     H.如果被測介質是易燃易爆物質或測量環境存在易燃易爆氣體，應選用防爆型傳感器及防爆型測量系統。
4.3傳感器壓力損失計算：
   傳感器口徑確定以后，可計算該傳感器的奪力損失，以便確定該傳感器是否對工藝管線有影響。
計算公式為：
                      P≤1.2PV2……(4)
其中：△P –傳感器的壓力損失（Pa）
       P –流體的密度（kg/m3）
       V- 管道內流體的平均流速（ m/s）
4.4液上保證：
   為防止液體汽化和氣蝕，應使流量計處的流體壓力P滿足下式要求：
P＞2.6△P+1.25Ps……(5)
其中：Ps-與溫度對應的該液體的飽和蒸汽壓力（KPa）
      p- 流體壓力（Pa）

4.5選型舉例
例一：工藝管道內徑為DN100,介質為飽和蒸汽，用汽量大約為0.5t/h-3t/h,表壓為0.4MPa，請選擇儀表口徑。
解：根據壓力0.4MPA得知*壓力為0.5MPA,由表二中查得溫度為152度DN100的流量范圍是0.4-0.35t/h,完全能夠滿足使用要求，故選擇口徑為DN100的渦街流量傳感器，如果用汽量大約為0.3t/h-2t/h,則應選擇口徑為DN80的渦街流量傳感器，這時工藝管道應由DN100縮徑至DN80.

例二：工藝管道內徑為DN100,介質為過熱蒸汽，用汽量大約為0.5t/h-2.8t/h,表壓為0.5Mpa,溫度為220度，請選擇儀表口徑。
解：根據壓力和溫度由表三中查得，表壓為0.5MPA,溫度為220度時的密度是2.66，查表二得知：密度是2.66時，DN100的流量范圍是0.40-3.50t/h,完全能夠滿足使用要求，故選擇口徑為DN100的渦街流量傳感器。如果用汽量大約為0.3-2.0t/h,則應選擇口徑為DN80的渦街流量傳感器。這時工藝管道應進行縮管處理。




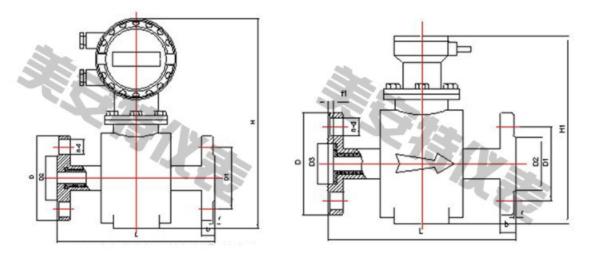

溫壓補償型渦街流量計選型表：

代號	通徑	流量范圍㎡/h
MAT-LUG-25	DN25	1~10（液體）			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
MAT-LUG-32	DN32	1.5~18（液體）			15~150（氣體）
MAT-LUG-40	DN40	2.2~27（液體）			22.6~150（氣體）
MAT-LUG-50	DN50	4~55（液體）			35~350（氣體）
MAT-LUG-80	DN80	9~135（液體）			90~900（氣體）
MAT-LUG-100	DN100	14~200（液體）			140~1400（氣體）
MAT-LUG-150	DN150	32~480（液體）			300~3000（氣體）
MAT-LUG-200	DN200	56~800（液體）			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼

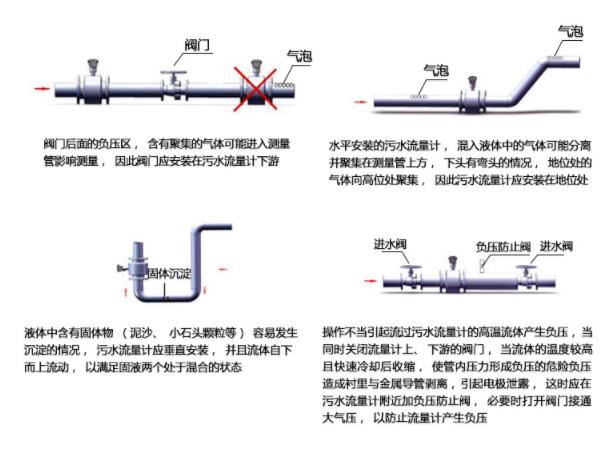

5.1選擇安裝位置：

溫壓補償型渦街流量計在選擇安裝位置時，應注意以下幾點：
A.安裝位置盡量選在無管道振動或振動小的位置，振動加速度不有大于2G,如果振動大則需要采取減振措施；
B.傳感器的上游和下游必須有足夠的直管段；
C.檢修閥安裝在傳感器上游，流量調節閥安裝在傳感器下游；
D.盡量選擇便于安裝和檢修的位置；
E.應選擇環境干燥的位置；
F.傳感器可以安裝在水平管道上，也可以安裝在垂直管道上，但在垂直管道上安裝時，介質（液體）必須自下而*動。
G.傳感器盡量安裝在室內，必須安裝在室外時應注意防水在放大器盒外電纜應彎成U型；
H.傳感器應遠離電噪聲，如大功率變頻器，大功率變壓器，電動機和大功率無線收發設備；
