摘要：再黃島地下油庫改造工程中，分別在1號和3號地下儲罐安裝了雷達液位計監測系統，該系統可通過天線發出到達介質液面的發射波，檢測出其與反射波之間的頻率變化，與被測液面距離成正比關系，能夠準確地計算出罐存在介質的液位，并可同時將液位、溫度及裂隙水位等重要數據傳至地面控制中心進行監測，減輕了工人的勞動強度，提高了安全生產的保障系數。該系統具有精確度高、傳輸速度快、防爆性能好及維修方便等特點。介紹了系統的結構原理與技術特性。



為使東黃老線（黃島-東營，直徑529mm）重新啟用，輸送進口原油，1997年，中國石油天然氣管道局勝利輸油公司對黃島地下油庫進行了大規模的改造施工。主要任務是對電氣儀表、輸油泵的更新?lián)Q代和部分管道流程的改造。黃島地下油庫共建有3座5*104m3的儲油罐，2號儲罐和3號儲罐是聯通的（液位相同）。由于黃島地下油庫的特殊工作環境和地理位置，無論是從安全生產，還是從運行監控方面，都對工程施工、設備選型、安裝調試提出了更新更高的要求。



目前，廣泛使用的油罐液位計監測系統的功能、價格不盡相同。常用的有浮子式液位計、投入式（差壓式）液位計、超聲波液位計和雷達液位計等。經中國石油天然氣管道勘察設計院選型確認，較終選用了瑞典公司生產的高精度、高性能雷達液位計監測系統，分別安裝在1號和3號地下儲罐上。該儀表檢測系統沒有任何一個部件與罐存介質有實際接觸，除雷達天線外露外，其余組件均有密封保護措施。通過雷達液位計的DAU數據處理單元，可以方便的將液位之外的其他信號（如油水界面儀的4-20mA信號（側裂隙水位）、油罐平均溫度計的pt100熱電阻值）快捷、準確地傳至地面控制室。系統具備了工藝流程、參數趨勢顯示、事故報警處理、數據報告打印等多種功能，不僅可以實現油罐液位在地下、地面的兩級顯示，而且還可以利用DAU監測出儲罐的油溫和地下庫裂隙水位。大大地減輕了勞動強度，提高了安全生產的保障系數。



二、基本原理

1、系統基本結構

雷達液位計系統式一種能夠測量罐位和介質溫度的智能型精密監控系統，具有多種規格型號適用于各種罐存介質，如原油、瀝青、提煉油及LPG/LNG氣體等。它的主體部分雷達頭及天線的重量僅有20KG，通過法蘭連接在罐頂即可，液位計系統不與罐內介質接觸，完全符合高可靠性、高精確度（正負1mm）、高性能（較大響應實際0.06S）的設計要求。

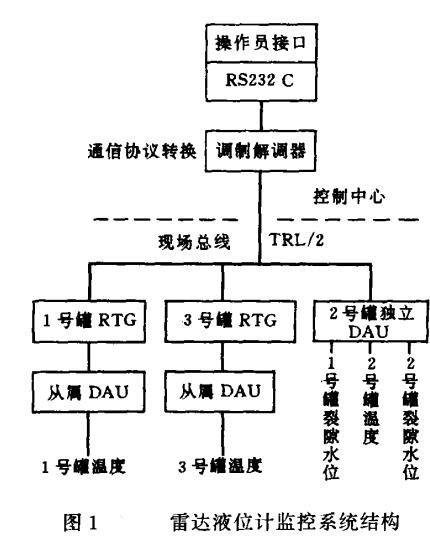

黃島地下儲罐(1號和3號)安裝的是兩臺RTG 2945型雷達液位計，它通過選擇152.4-304.8 mm的法蘭連接到罐內的帶孔鋼管中，現場總線(TRL/2)將RTG2945,DAU (DATA ACQUI-SITION UNIT)連接起來，再通過總線調制解調器與控制室上位機相連接，組成一個完整的雷達液位計L/2監控系統(見圖1).

    2,  RTG 2945雷達液位計系統組件

    RTG 2945液位監測系統是由雷達頭及圓錐型天線、DAU數據接收單元和上位機操作軟件三大部分組成。雷達液位計的構造參見圖2，其測量范圍為00--200 m、工作溫度較高為+2300C、工作壓力較高為1 MPa。

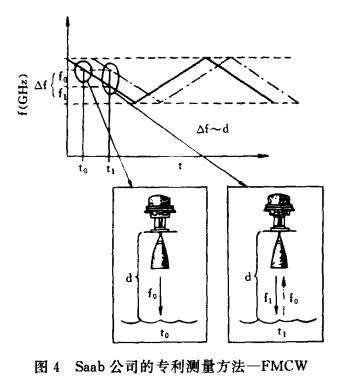

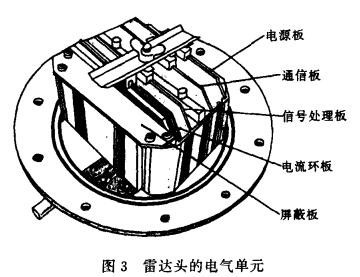

    (1)雷達頭及圈錐天線雷達頭安裝在罐頂，而圓錐天線是在儲油嫩里面的頂部。雷達波波導單元密封在雷達頭的內部，與其電氣單元相連接。電氣單元由以下五個部分組成:電源板、通信板、信號處理板、電流環板和屏蔽單元(見圖3)。它還有一個微處理器，內存里有數據庫所需要的引導程序和主程序。它使用微波單元的數字化同步反饋通道作為測量油罐液位的依據，不會因老化和溫度變化而產生漂移現象。雷達波(9.7-10.3 GHz)的測量原理是利用Saab公司的專利技術一FMCW (Frequency Modu-lated Continuous Wave)方法進行的(見圖4),頻率為fo的微波由圓錐天線發出，經t,--t。時間后遇罐存介質液面反射折回，因為能量損失，返回波束的頻率f'有所降低。這個頻率的變化△f(of=fo一ft)與所測罐位d具有一種比例關系，由此就可以方便的計算出罐位:d= 0f X 41. 7.

    (2)數據接收單元DAU  DAU分為從屬DAU(Slave DAU)和獨立DAU (Independent DAU )兩種。從屬DAU直接與RTG 2945相連，它的主要功能是可以接入溫度傳感器(平均溫度計Pt 100)，配有現場液晶顯示屏、可滾動顯示液位和溫度參數。一旦出現上位機通信故障，仍可以在DAU上‘讀出罐位;獨立DAU與TRL/2現場總線直接相連，它有獨立的電源和通信，可以接入溫度傳感器(平均溫度計)和油水界面儀((4-20 mA信號)，也能夠進行現場數據顯示。

    (3)操作軟件RTG 2945液位計監測系統使用的軟件包是:Operator's Interface，運行在OS/2WARP操作系統下，該軟件包OPI/2是一種全報表式的工具軟件，具有界面友好、操作簡便等優點，可方便快捷地對RTG, DAU及現場總線進行設置，同時具備了流程顯示、報警處理、趨勢顯示、報表打印等多項功能。

    雷達液位計監測系統在黃島地下油庫投產運行后，無論是地下現場，還是地面控制室，各方面顯示的性能指標參數(液位、溫度、裂隙水位)穩定可靠，充分體現了精度高、傳輸速度快、防爆性能好和維修方便(僅限于罐頂雷達頭部分)等特點，極大地提高了儀表自動化的應用水平，在惡劣環境條件下對液位監測系統的應用，做了一次大膽有益的嘗試。
